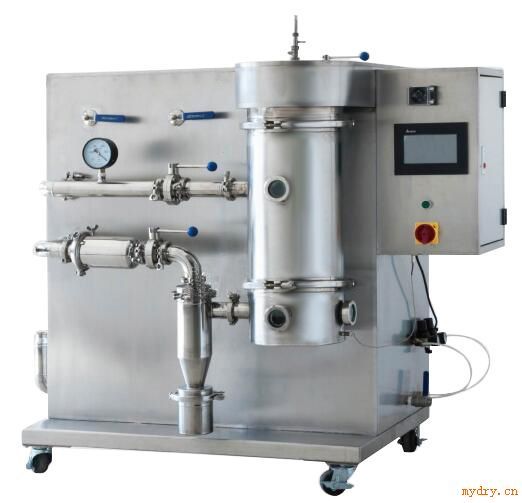

YQL-PWG-2實驗型噴霧冷凍干燥機是我公司結合噴霧干燥技術和真空凍干技術精心開發的結晶。
YQL-PWG-2命名YQL宇勤冷凍-PWG噴霧干燥-2 L蒸發量
適用范圍：
YQL-PWG-2實驗型噴霧冷凍干燥機適用于熱敏性、粘稠性、活性物料及含糖量高的物料的低溫干燥，如中草藥天然產物提取液、乳制品、生物制劑、酶制劑、水果原汁、高分子材料、各種無機物材料等。
設備特點：
1、實驗型噴霧冷凍干燥機把噴霧干燥和真空冷凍干燥二者有機的結合起來，所需的干燥時間極短，縮短了傳統的真空冷凍干燥時間，且干燥后的物料為粉狀的固體，經噴霧冷凍干燥的物品，原有的生物、化學特性基本不變，易于長期保存，加水后能恢復到凍干前的形態，并且能保持其原有的生化特性
2、本機采用風冷冷凝式全封閉壓縮機制冷系統，制冷迅速，結冰器溫度低，吸附水分能力強，溫度、真空度顯示均為數字式，準確、直觀
3、冷凍噴霧干燥物品采用空氣自然加熱升華，保持樣品的安全性
4、主機上配有真空泵電源插頭，不需另接電源，使用方便
5、真空連接采用國際通用標準卡箍，方便可靠
6、性能穩定，操作簡便，噪音低
7、快速噴霧冷凍干燥對比傳統凍干機：能對易粘壁、含有機物的液態物料進行快速凍干（果汁、中藥浸膏等），且干燥后的成品呈顆粒狀態，流動性好，顆粒粒徑在一定范圍內可調
技術參數：
彩色觸摸屏參數顯示：干燥室溫度/蠕動泵轉速 /風機頻率/通針頻率/干燥室壓力
1、處理蒸發量： 2L/次
2、冷阱溫度： -70°C
3、噴霧進風溫度：-45--60°C
4、噴霧出風溫度：-25°C
5、真空泵功率： <2KW；
6、極限真空壓力： 空載<20Pa；
7、噴霧壓力： 2-5BAR（壓力可調）；
8、空壓機產氣量：大于4.2M3/h；
9、冷風風流量： 約5.5M3/min
10、制冷機功率： 10 千瓦
11、冷凝容量： 6 平方
尺寸：1600*1200*1600mm（L*W*H）
設備用途及工藝簡介
該裝置針對菌類，蛋白酶，生物制劑等活性有特殊要求的物料，先將物料冷凍至 1-7 度，保持有一定的物料流動性，并處于無冰的狀態。再用專業的冷凍霧化噴嘴將溶液霧化成細小霧滴。然后用密閉風機對空氣中的水分經過干燥，潔凈處理，然后再對干燥風 進行超冷處理，迅速讓干燥風降至-50 度左右。干冷風與懸浮的霧滴充分接觸。迅速將懸浮的霧滴冰雹化。此時冰雹微珠隨著干冷風長時間接觸。產生蒸發和升華雙重效應，加速霧滴水分的揮發。并通過特殊結構加快冰雹內部分子的運動，從而進一步提高了物料干燥
的速度。
特點：
1. 真空冷凍干燥機在真空環境下的冷凍升華，為真空下的冷凍升華；升華時間比傳統的真空冷凍干燥機提升至 3-5 小時的升華干燥（普通36小時干燥）。
2.傳統的真空冷凍干燥機從底部換熱層板的逐層向上傳熱方式，這種換熱效率低，堆積的物料厚度越厚，干燥的時間越長。冷凍噴霧干燥將低溫溶液分散成成千上萬的冷凍霧珠，有效地增加了換熱及干燥的面積，提升升華干燥速度，從而加快干燥速度。
3.將傳統的噴霧干燥干燥霧滴停留的時間幾十秒提升到幾*鐘甚至幾個小時。充分增加干燥蒸發干燥的時間。
4.適應了有氧環境下物料的適用環境。同時也可選配氮?dú)庋h(huán)裝置，也可適用 厭氧環境的物料環境
5.此工藝生產出的粉料溶解性、分散性比傳統的冷凍干燥機和噴霧干燥機要好。
設備組成
設備主要由：送料系統、霧化系統、干燥系統、惰性氣體循環系統（選配）、產品回收系統、空氣凈化系統、空氣干燥系統，空氣冷凍系統，冷凍干燥系統組成。
整機尺寸： 長度約 1.7 米，寬度約 1.28 米，高度約 1.63 米
進料裝置
配料罐、溶劑罐、輸料蠕動泵、輸料管路、霧化器，首先將配置好的 1-7 度的冷凍漿料投入配料罐，攪拌均勻后在蠕動泵的驅動下，漿料通過管路閥門到達霧化器，由超細霧化噴槍霧化成微小顆粒，霧化噴槍壽命保修一年。
冷凍空氣
制冷機組和螺旋式換熱交換器機組構成，制冷機組將換熱介質傳遞給螺旋式換熱交換器，換熱交換器將能量傳遞給流動的干燥風。螺旋換熱交換器優點換熱面積大交換效率高。
干燥主機
316 不銹鋼的塔體、視鏡、氣體分流器、溫控系統、進風系統、出風系統等部件組成，進風系統內部設置過濾裝置；霧化的漿料在冷凍空氣作用下，使?jié){料冰化，從而使物料中的溶液快速升華干燥。
回收系統
干燥塔底部排出的氣體分為二道過濾回收，先由一級旋風分離器進行收集，再由二級布袋除塵器進行二次收集。
循環系統
氣體循環由循環風機強制來完成，空氣干燥系統、空氣冷凍裝置、空氣凈化裝置，干燥塔、旋風分離器和布袋過濾器
