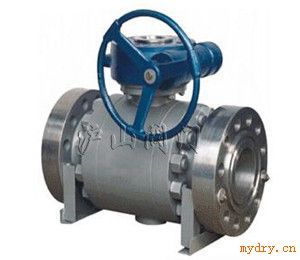

法蘭連接固定式鑄鋼球閥的球體是固定的，受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。


為了減少球閥的操作扭矩和增加密封的可靠程度，近年來又出現了油封不銹鋼電動球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。

二、法蘭連接固定式鑄鋼球閥 Q(3、6、7、8、9)47F(N、P)

技術規范

設計標準Design Standard	GB/T 12237 GB/T 19627	API 6D
結構長度Face to Face	GB/T 12221	API 6D ASME B16.10
法蘭尺寸Flanged Size	GB/T 9113 JB/T 79	ASME B16.5 ASME B16.47
檢查與實驗Test＆Inspection	JB/T 9092 GB/T 19627	API 598 API 6D

注： 1、系列閥門連接法蘭端尺寸可根據用戶要求設計制造
2、DN＞1000(40〞)閥門設計標準按《長輸管線閥門技術條件》

序號  No	零件名稱  Part name	材質 Material
		GB	ASTM
1	左右體Bonnet	WCB	A216-WCB
2	螺柱Bolt	35CrMoA	A193-B7
3	螺母Nut	35	A194-2H
4	底蓋  Bottom Cover	25	A105
5	墊片  Gasket	柔性石墨+不銹鋼  Graphite + stainless steel	柔性石墨+不銹鋼  Graphite + stainless steel
6	下閥桿Stem	1Cr13	A182-F6a
7	O型圈〝O〞Ring	氟橡膠Viton	氟橡膠Viton
8	墊片  Gasket	柔性石墨+不銹鋼  Graphite + stainless steel	柔性石墨+不銹鋼  Graphite + stainless steel
9	閥體Body	WCB	A216-WCB
10	排污堵頭  Blow down stopple	25	A105
11	注脂閥  Grease injection valve	組合件  Assembled	組合件  Assembled
12	彈簧Spring	60Si2Mn	InconelX-750
13	O型圈〝O〞Ring	氟橡膠Viton	氟橡膠Viton
14	閥座Seat	25	A105
15	密封圈  Sealing ring	PTFE	PTFE
16	球體Ball	WCB+ENP	A216-WCB+ENP
17	上閥桿Stem	1Cr13	A182-F6a
18	鍵Key	45	AISI C 1045
19	填料墊  Packing seat	2Cr13	A276-420
20	填料  Packing	柔性石墨+不銹鋼  Graphite + stainless stee	柔性石墨+不銹鋼  Graphite + stainless stee
21	O型圈〝O〞Ring	氟橡膠Viton	氟橡膠Viton
22	墊片  Gasket	柔性石墨+不銹鋼  Graphite + stainless stee	柔性石墨+不銹鋼  Graphite + stainless stee
23	閥蓋Cover	25	A105
24	O型圈〝O〞Ring	氟橡膠Viton	氟橡膠Viton
25	填料壓蓋Gland	WCB	A216-WCB
26	支架Yoke	WCB	A216-WCB
27	連接套Connection set	45	AISI C 1045

三、法蘭連接固定式鑄鋼球閥 Q(3、6、7、8、9)47F(N、P)

設計標準Design Standard	GB/T 12237 GB/T 19627	API 6D
結構長度Face to Face	GB/T 12221	API 6D ASME B16.10
法蘭尺寸Flanged Size	GB/T 9113 JB/T 79	ASME B16.5 ASME B16.47
檢查與實驗  Test＆Inspection	JB/T 9092 GB/T 19627	API 598 API 6D

注： 1、系列閥門連接法蘭端尺寸可根據用戶要求設計制造
2、DN＞1000(40〞)閥門設計標準按《長輸管線閥門技術條件》

序號  No	零件名稱  Part name	材質 Material
		GB	ASTM
1	O型圈〝O〞Ring	氟橡膠Viton	氟橡膠Viton
2	密封圈Sealing ring	PTFE	PTFE
3	閥座Seat	25	A105
4	彈簧Spring	60Si2Mn	InconelX-750
5	螺柱Bolt	35CrMoA	A193-B7
6	左右體Bonnet	25	A105
7	注脂閥  Grease injection valve	組合件  Assembled	組合件  Assembled
8	墊片  Gasket	柔性石墨+不銹鋼  Graphite + stainless steel	柔性石墨+不銹鋼  Graphite + stainless steel
9	下閥桿Stem	1Cr13	A182-F6a
10	墊片  Gasket	柔性石墨+不銹鋼  Graphite + stainless steel	柔性石墨+不銹鋼  Graphite + stainless steel
11	襯套  Bushing	PTFE＆錫青銅  PTFE＆Nikealium	PTFE＆錫青銅  PTFE＆Nikealium
12	閥體Body	25	A105
13	球體Ball	25+ENP	A105+ENP
14	襯套  Bushing	PTFE＆錫青銅  PTFE＆Nikealium	PTFE＆錫青銅  PTFE＆Nikealium
15	上閥桿Stem	1Cr13	A182-F6a
16	墊片  Gasket	柔性石墨+不銹鋼  Graphite + stainless steel	柔性石墨+不銹鋼  Graphite + stainless steel
17	閥蓋Cover	25	A105
18	填料  Packing	柔性石墨+不銹鋼  Graphite + stainless steel	柔性石墨+不銹鋼  Graphite + stainless steel
19	支架Yoke	WCB	A216-WCB
20	驅動裝置  Driving	組合件  Assembled	組合件  Assembled
21	連接套  Connection set	45	AISI C 1045
22	填料壓蓋Gland	WCB	A216-WCB
23	定位銷Fitting pin	1Cr13	A276-410
24	排污堵頭  Blow down stopple	25	A105
