滬山閥門制造（上海）有限公司是國內*〖BQ41保溫球閥〗制造商，也是國內大型【球閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖BQ41保溫球閥〗解決方案，質量可靠，價格實惠，故*各地，歡迎新老客戶來電，來函，我們將為您提供*優質的服務。

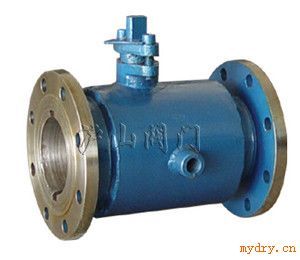

一、BQ41保溫球閥產品特點

BQ41保溫球閥具有良好的保溫保冷特性,且電動閥門的通徑與管徑一致,同時又能有效降低管 路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。

由于采用整體式結構，因而保溫球閥比一般球閥體積更小，重量更輕，且無外漏,密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

二、BQ41保溫球閥技術規范

設計標準	ASME B 16.34 GB/T 12224
結構長度	ASME B 16.10 GB/T 12221
連接法蘭	ASME B 16.5 JB/T 79
驅動方式	手動、電動、氣動
試驗和檢驗	JB/T9092 API 598
適用介質	重油、膠類等易凝固介質

三、BQ41保溫球閥 主要零件材質表

序號	零件名稱	材 質
		GB	ASTM
1	夾套	25	A105
2	閥座	WCB	A216-WCB
3	閥體	25	A105
4	密封圈	PTFE、對位聚苯
5	球體	304	304
6	閥桿	1Cr13	A247-410
7	填料	柔性石墨
8	填料壓蓋	WCB	A216-WCB

注：系列閥門主要零部件及密封面的材質可根據實際工況條件或用戶特殊要求設計選用。

四、BQ41F/H保溫球閥主要外形及連接尺寸表

RBQ41保溫球閥 結構圖

公稱通徑 (DN)		L	D		E	H	W	管螺紋 Pipe thread
(mm)	(in)		(mm)	(in)				P
20	3/4″	117	40	11/2″	58.5	101	170	G3/4″
25	1″	127	50	2″	62.5	106	170	G3/4″
40	11/2″	165	65	21/2″	63.5	125	250	G3/4″
50	2″	178	80	3″	68	135	250	G3/4″
80	3″	229	150	6″	82	193	350	G3/4″
100	4″	254	200	8″	83	265	420	G3/4″
150	6″	292	250	10″	95	355	1000	G3/4″
200	8″	330	300	12″	100	410	1300	G3/4
