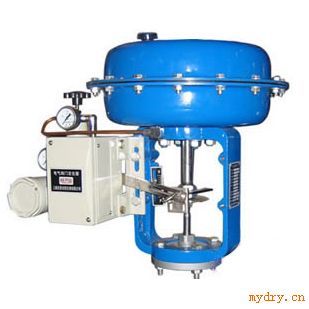

HA多彈簧薄膜執行機構是CV3000調節閥的驅動機構，具有體積小、重量輕、操作維修方便的特點。

HA多彈簧式薄膜執行機構，是把氣動調節儀表的輸出壓力轉變成推桿位移的變化。因此，只要它與調節閥的閥體部分相連接，就可把閥芯移到與輸入信號相對應的位置。該執行機構是多彈簧式薄膜執行機構，結構緊湊，輸出力大。

正作用：HA1D、HA2D、HA3D、HA4D

反作用：HA1R、HA2R、HA3R、HA4R

注： 1、正作用執行機構：薄膜氣室供氣壓力增加，執行機構推桿向外伸出。

　　 2、反作用執行機構：薄膜氣室供氣壓力增加，執行機構推桿向里縮進。

膜    蓋：碳鋼

膜    片：乙丙橡膠夾尼龍

推    桿：不銹鋼

支    架：HT200

彈簧范圍：0.02~0.10、0.08~0.24MPa

供氣壓力：0.14~0.40 MPa

氣源接頭：Rc1/4

環境溫度：-30～+70℃

附件

定位器、空氣過濾減壓器、保位閥、行程開關、手輪機構等

性能

回    差：帶定位器--小于全行程的1%

回    差：HA不帶定位器--小于全行程的5%

回    差：HA2~4不帶定位器--小于全行程的3%

基本誤差：HA1帶HEP定位器—小于全行程的±2%

基本誤差：HA2~4帶定位器—小于全行程的±1%

基本誤差：帶定位器—小于全行程的±5%
