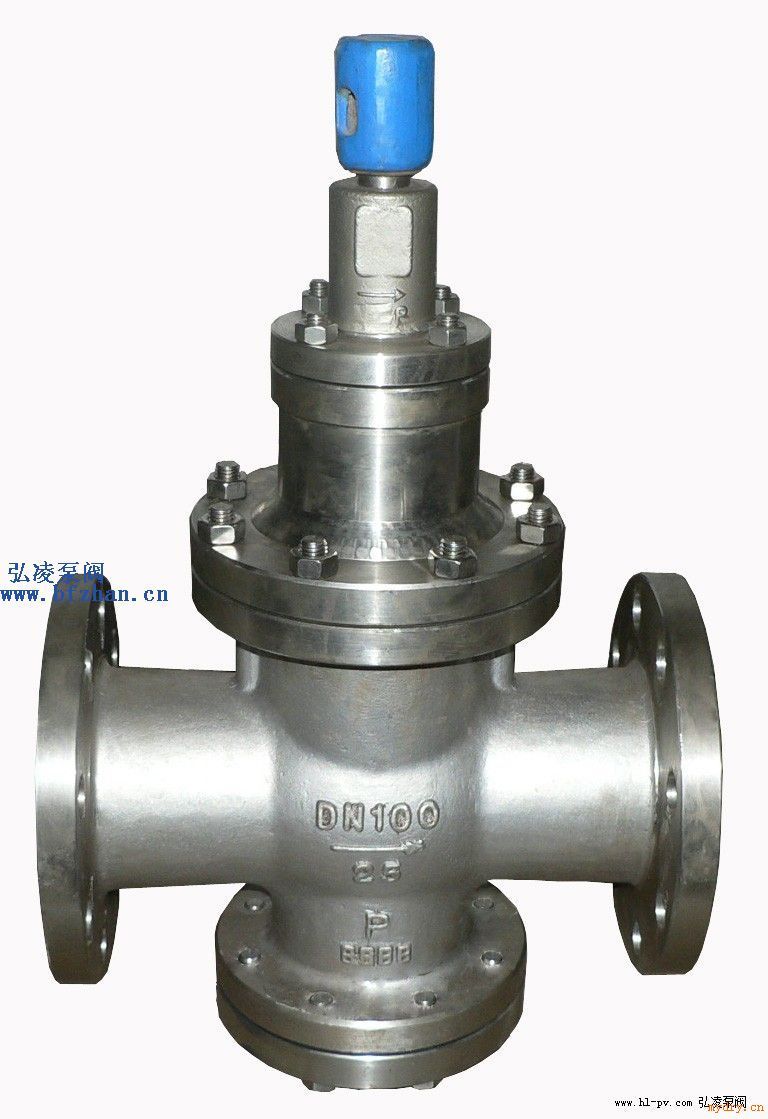

Y43H不銹鋼蒸汽減壓閥|鍋爐減壓閥的詳細資料：

蒸汽減壓閥概述：
　　　　本系列減壓閥屬于先導活塞式減壓閥．由主閥和導閥兩部分組成．主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

蒸汽減壓閥主要技術參數和性能指標：

公稱壓力（MPa） 1.6 2.5

殼體試驗壓力（MPa） 2.4 3.75

密封試驗壓力（MPa） 1.6 2.5

*高進口壓力（MPa） 1.6 2.5

出口壓力范圍（MPa） 0.1-1.0 0.1-1.6

壓力特性偏差（MPa） GB12246-1989

流量特性偏差（MPa） GB12246-1989

*小壓差（MPa） 0.15 0.15

滲漏量 GB12245-1989

蒸汽減壓閥主要零件材料：

零件名稱零件材料

閥體、閥蓋、底蓋 WCB

閥座、閥盤 2Cr13

缸套 2Cr13/25(鍍硬鉻)

活塞 2Cr13/銅合金

活塞環 合金鑄鐵

導閥座、導閥桿 2Cr13

膜片 1Cr18Ni9Ti

主閥彈簧 50CrVA

導閥主彈簧 50CrVA

調節彈簧 60Si2Mn

蒸汽減壓閥流量系數(Cv)：

DN 15 20 25 32 40 50 65 80 100 125 150

Cv 1 2.5 4 6.5 9 16 25 36 64 100 140

蒸汽減壓閥主要外形尺寸：

公稱壓力公稱通徑
DN(mm) 尺寸 (mm)

L D D₁ b Z-фd D₃ H₁ H₂

1.6Mpa 25 180 115 85 14 4-18 115 101 315

32 200 135 100 16 4-18 130 107 320

40 220 145 100 16 4-18 145 113 325

50 250 160 125 16 4-18 155 120 335

65 280 180 145 18 4-18 170 140 365

80 310 195 160 20 8-18 200 150 385

100 350 215 180 20 818 200 150 385

125 400 245 210 22 8-18 235 185 425

150 450 280 240 24 8-23 265 210 445

2.5Mpa 25 180 115 85 16 4-14 115 101 315

32 200 135 100 18 4-18 130 107 320

40 220 145 110 18 4-18 145 113 325

50 250 160 125 20 4-18 155 120 335

65 280 180 145 22 8-18 170 140 365

80 310 195 160 22 8-18 200 150 385

100 350 230 190 24 8-23 200 150 385

125 400 270 220 28 8-25 235 185 425

150 450 300 250 30 8-25 265 210 445

弘凌泵閥公司訂貨須知：

一、①蒸汽減壓閥產品名稱與型號②蒸汽減壓閥口徑③蒸汽減壓閥是否帶附件以便我們的為您正確選型④蒸汽減壓閥的使用壓力⑤蒸汽減壓閥的使用介質的溫度。
二、若已經由設計單位選定弘凌泵閥公司的蒸汽減壓閥型號，請按蒸汽減壓閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的弘凌泵閥公司*為您審核把關。
感謝您訪問我們的網站【http://www.hl-pv.com弘凌泵閥公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
