公司名稱：深圳市東澤閥門有限公司
會員級別：免費會員

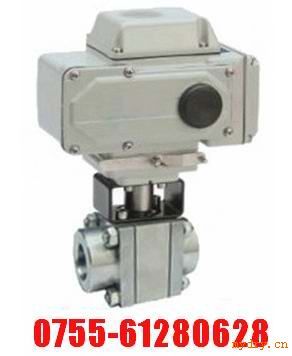

Q911N電動高壓絲口球閥主要零件材料

單位:mm

零件名稱

閥體

球體

閥桿

密封圈

Q11N-100C
Q11N-160C
Q11N-320C

35/45

1Cr18

1Cr18Ni9Ti

尼龍

Q11N-100P
Q11N-160P
Q11N-320P

304/1Cr18Ni9Ti

304/1Cr18Ni9Ti

Q11N-100R
Q11N-160R
Q11N-320R

316/1Cr18Ni12Mo2Ti

316/1Cr18Ni9Ti

電動高壓絲口球閥美標主要尺寸 600Lb 900Lb

單位:mm

口徑

d

L

L1

H

W

D

L3

流量

總長

中段瓣總長

中心高度

手柄長度

半插口

有效長度

NPT3/8"

10

100

60

62

150

1280

10

NPT1/2"

14

100

60

65

150

21.85

10

NPT3/4"

19

140

80

74

180

27.30

13

NPT1"

24

140

80

80

180

34.05

13

NPT11/4"

31

160

90

95

255

42.80

13

NPT11/2"

39

180

100

98

255

48.80

13

NPT2"

48

200

110

108

255

61.35

16

NPT21/2"

63

-

-

-

-

74.20

16

NPT3"

78

-

-

-

-

90.15

16

NPT4"

98

-

-

-

-

115.80

19

采用：ASME、B16.11-1991標準

電動高壓絲口球閥國標主要尺寸

單位:mm

公稱通徑

Q11N-100/160、Q11N-100/160P

Q11N-320、Q11N-320P

管螺紋

尺寸(mm)

管螺紋

尺寸(mm)

d

L

H

W

E

H

W

SW

L

6

1/4

11

70

43

108

42.5

-

-

-

-

70

10

3/8

11

70

43

108

42.5

-

-

-

-

-

15

1/2

11

85

43

108

42.5

1/2

68

130

41

85

20

3/4

14

95

45.5

146

47.5

3/4

77

180

46

95

25

1

21

105

59.5

146

52.5

1

82

180

55

105

32

1 1 /4

25

120

64.5

146

60

1 1 /4

115

300

70

120

40

1 1 /2

32

130

76

254

65

1 1 /2

120

300

80

130

50

2

38

150

81

254

75

2

130

300

100

150
